LK-SSPD Mini-vysokorychlostní InGaAs fotodetektor
- Široká šířka pásma, vysoká rychlost
- Vysoká odezva
- Incorporated Bias-T
- Vstup s vysokou saturací
- Hermeticky uzavřený konektor SMA
- Nízký temný proud, vysoký odstup signálu od šumu.
- Small Form Factor.
popis produktu
Vysokorychlostní fotodetektor LK-SSPD je navržen tak, aby vyhovoval digitálním a analogovým aplikacím. Tento modul je vybaven InGaAs PIN fotodiodou, která má vlnovou délku odezvy od 1000 do 1650 nm, spolu se základní odpovídající elektronikou.
LK-SSPD je schopen nabídnout šířku pásma 20 GHz. Funguje s napájením +5 V a je kompatibilní se standardním single-modovým vláknem 9 / 125 μm pro vstup. RF výstup využívá konektor kompatibilní s SMP, který je impedančně přizpůsoben na 50 ohmů.
LK-SSPD je hermeticky uzavřen v kompaktním pouzdře a má hmotnost méně než 8 gramů.
Technické specifikace
| Typické a absolutní maximální hodnocení | ||||
|---|---|---|---|---|
| Parametr | Sym. | Typ | Hodnocení | Jednotka |
| Rozsah teplot skladování | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Rozsah teplot provozního pouzdra | TC | 25 | -40 ～ +85 | ℃ |
| Předpětí | VR | +5 | +5 až +9 | V |
| Optický vstupní výkon | Pin | +3 | +10 | dBm |
| Burn-out optický výkon | PB | - | +13 | dBm |
| Teplota pájení olova | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektrické / optické vlastnosti (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametr | Sym | Zkušební podmínka | Hodnoty parametrů | Jednotka | |
| Rozsah vlnových délek | λ | - | 1000 až 1650 | nm | |
| Frekvenční rozsah | - | - | Ku + Band | - | |
| Malá šířka pásma signálu | f-3dB | TC = 22 ± 3 °C | 0.3 až 20 | GHz | |
| Citlivost | Re | VR= +5V, Pin = 1 mW | X = 1310 nm | ≥ 0.9 | A / W |
| X = 1550 nm | ≥ 0.85 | ||||
| Plochost amplitudy | A | TC = -45～+85 ℃ | ≤ ± 2 | dB | |
| Saturační optický výkon | Ps | VR= 5vX = 1550 nm AC modulovaný |
+17 | dBm | |
| Temný proud | Id | VR=+5v | ≤ 10 | nA | |
| Saturační RF výstupní výkon | Pout | - | -10 | dBm | |
| výstupní impedance | RL | - | 50 | Ω | |

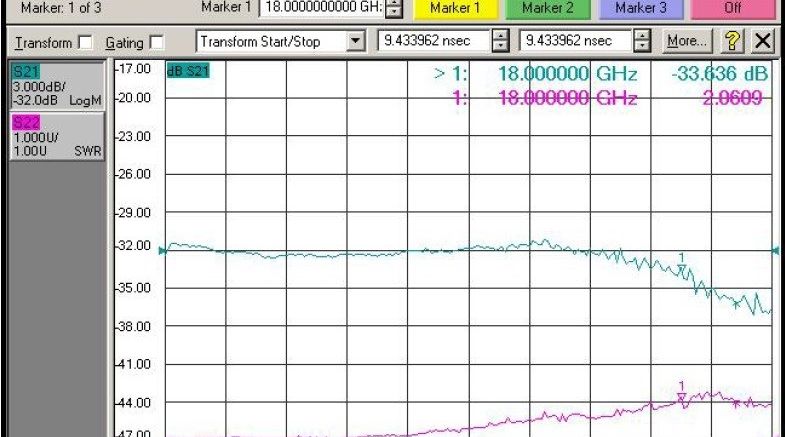

Typické křivky odezvy
Rozměr a čepy (jednotka: mm[palce])
RF konektor: SMP
Informace pro objednání
List 1:
| Kód | Analogová šířka pásma |
| KU | 0.3 až 20 GHz |
List 2:
| Kód | Typ konektoru | Poznámka |
| N | Bez konektoru | Single-mode 9 / 125 μm vláknový pigtail |
| A | FC / APC | |
| P | FC / PC |
Opatření
Poloměr ohybu vlákna není menší než 20 mm, aby se zabránilo poškození vlákna.
Před připojením k optickému obvodu se ujistěte, že je ploška spojky vlákna čistá.
Při skladování, přepravě a používání je vyžadována vhodná ESD ochrana.
Všechny naše standardní fotodetektory lze přizpůsobit do modulů！
Aplikace
Komunikace pomocí optických vláken
Zpracování radarových informací
Elektronické válčení
Vysokorychlostní test a měření signálu
Bezpečnost a dohled
