LK-NYDMT UWB přímo modulovaný vysílač
- Vysokorychlostní přímo modulovaný DFB laser:
- Ultra širokopásmové (lepší než 18 GHz)
- Vlnová délka: DWDM (ITU)
- Vynikající poměr potlačení bočního režimu
- Vysoce integrované, modulové balení
- Vysoký dynamický rozsah
- Vysoký výstupní výkon
- Teplota provozního pouzdra: （-40℃～70℃）
popis produktu
Vysílač LK-NYDMT se primárně skládá z několika klíčových součástí, včetně vysokorychlostního přímo modulovaného laseru s distribuovanou zpětnou vazbou (DFB), automatického obvodu pro řízení optického výkonu, obvodu automatického řízení teploty, převodního obvodu stabilizujícího napětí, monitorovacího a indikačního obvodu. Tento vysílač poskytuje proměnnou vlnovou délku v souladu se standardy ITU (Dense Wavelength Division Multiplexing – DWDM).
Nabízí modulační šířku pásma přesahující 18 GHz a může dosáhnout výstupního výkonu až 10 mW. Vysílač LK-NYDMT, provozovaný jediným kladným napájecím zdrojem, udržuje stabilní výkon v rozsahu napětí od +7V do +36V. Vysílač je navržen s několika výhodnými vlastnostmi, jako je minimální relativní intenzita šumu, vynikající stabilita výstupní vlnové délky a vysoký výstupní výkon.
Vysílač LK-NYDMT je dále vybaven pokročilou indikační funkcí, která vizuálně potvrzuje stav jak napájecího zdroje, tak optického výstupního výkonu, čímž zajišťuje, že systém pracuje v optimálních parametrech, tato funkce je nezbytná pro monitorování systému v reálném čase a pro rychlou identifikaci provozních anomálií.
Technické specifikace
Absolutní maximální hodnocení
| Parametr | Symbol | Min. | Typ | Max. | Jednotka |
| Skladovací teplota | TSTG | -55 | +25 | +85 | ℃ |
| Provozní teplota | TC | -40 | +25 | +70 | ℃ |
| RF vstupní výkon1 | Pin | - | +10 | +20 | dBm |
| Napětí | Vin | +7 | +12 | +36 | V |
(1) Pracovní režim spojité vlny (CW).
Optická a elektrická specifikace (TC = 22±3℃)
| Parametr | Symbol | Stav | Min. | Typ | Max. | Jednotka |
| Vlnová délka | λ | - | DWDM (ITU) - |
nm | ||
| Frekvence (3dB) | f3dB | X pásmo | 0.1 | - | 12 | GHz |
| Ku kapela | 1 | - | 18 | |||
| Světelný výstupní výkon | P | - | 5 | 10 | - | mW |
| Hluk relativní intenzity | rýnský | - | - | - | -155 | dBc / Hz |
| Ztráta návratu (VSWR) | PSV | X pásmo | - | - | 2 | - |
| Ku kapela | - | - | 2.2 | |||
| Vstup 1 dB komprese | - | - | +13 | +15 | - | dBm |
Napájení (TC = 22±3℃)
| Parametr | Min. | Typ | Max. | Jednotka |
| Napětí | +7 | +12 | +36 | V |
| (2) | 0.07 | 0.1 | 1 | A |
(2) Podmínky testu: Vin=+12V.
● Typická křivka odezvy

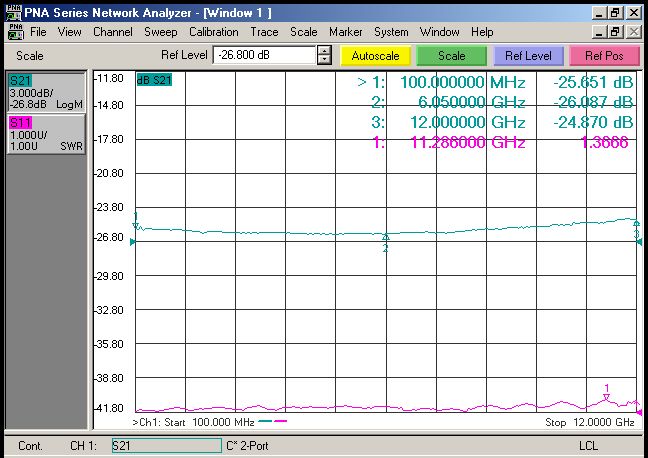

Obrázek 1 Typická křivka odezvy vysílače LK-NYDMT-X
Obrázek 2 Typická křivka odezvy vysílače LK-NYDMT-Ku
● Typický spektrogram
Obrázek 3 Typický spektrogram vysílače LK-NYDMT
● Jednotka rozměru：mm[palce]
Obrázek 4 Rozměr vysílače LK-NYDMT
RF konektor: SMA
Napájecí konektor: J30J-9-ZKP
● Kolík zdroje napájení
| Parametr | Popis | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Napětí | + 12V | NC | GND | NC | |||||
● Objednejte Informace
List 1:
| Symbol | Popis |
| DM | Balíček motýlků DWDM (Dense Wavelength Division Multiplexing) 7 PIN |
Sheet 2
| Symbol | Popis |
| X | 0.1 až 12 GHz |
| Ku | 1 až 18 GHz |
List 3:
| Kanál | Frekvence (THz) | Středová vlnová délka (nm) | Kanál | Frekvence (THz) | Středová vlnová délka (nm) | |
| C01 | ALK-NY požadovaná vlastní vlnová délka | C37 | 193.7 | 1547.72 | ||
| C02 | Non-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Non-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Non-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
List 4:
| Symbol | Typ konektoru | Popis |
| N | Na míru | Na míru |
| A | FC / APC | Standardní 9/125μm SM vlákno |
| P | FC / PC | Standardní 9/125μm SM vlákno |
Aplikace
Anténa ＆ Radar
Elektronický systém protiopatření
Přenos analogovými RF spoji
Širokopásmová bezdrátová komunikace
Základní stanice mobilní komunikace
