LK-NY55D Vysoce výkonný DWDM DFB laser
- Stejnosměrná proudová vazba
- Vysoký dynamický rozsah
- Nízký prahový proud
- Vysoký výstupní výkon
- 14pinový motýlkový balíček
- Teplota provozního pouzdra: -20 až 70 ℃
- Vysoká spolehlivost
- Vysoký výstupní výkon až 100 mw
- Vlákno udržující polarizaci (PM).
popis produktu
Laser LK-NY55D je navržen tak, aby sloužil jako vysoce výkonný optický emitor specifický pro vlnovou délku, který je ideální pro integraci s externím modulátorem v systémech CATV a DWDM. Je zvláště vhodný pro aplikace zahrnující supertramming a distribuci. Vlnové délky nabízené touto řadou splňují standardy ITU Grid, pokud jde o rozsah a specifikace kanálu.
Tato řada je dodávána s vláknem udržujícím polarizaci (PM) a je vybavena stejnosměrným proudem (dc). Obsahuje integrovaný termoelektrický chladič (TEC), termistor pro snímání teploty a monitorovou fotodiodu pro monitorování optického výkonu. Modul je umístěn ve 14kolíkovém motýlkovém obalu, který je kompatibilní s rozložením kolíků OC-48, a obsahuje optický izolátor v samotném obalu.
Technické specifikace
| Elektrické / optické vlastnosti (TC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | Sym. | Stav | Min | Typ | Max | Jednotky |
| Frekvence | f | - | 0.01 | - | 1 | Ghz |
| Šířka pásma (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| Optický výstupní výkon | P | Verze 40 mW, T = Tset, IF = IOPVerze 50 mW, T = Tset, IF = IOPVerze 63 mW, T = Tset, IF = IOPVerze 80 mW, T = Tset, IF = IOPVerze 100 mW, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Prahový proud | tamto | BOL | - | - | 40 | mA |
| Provozní proud | Iop | 40 mW verze, BOL 50 mW verze, BOL 63 mW verze, BOL 80 mW verze, BOL 100 mW verze, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Provozní napětí | Vop | BOL, IF = IOP | - | - | 2.5 | V |
| Špičková vlnová délka | λ | T = Tset, IF = IOP | - | 1550 | - | nm |
| Poměrná intenzita hluku | rýnský | - | - | - | -160 | dB / Hz |
| Poměr potlačení bočního režimu | SMSR | 30 | - | - | dB | |
| Polarizační extinkční poměr | PER | IF = IOP | 17 | - | - | dB |
| Posun vlnové délky přes TC Rozsah | ∆λVÝŠKA | T = TOP | - | - | 40 | pm |
| Odpor termistoru | Rth | TOP= 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Teplota termistoru Koeficienty | TCTH | TOP= 25 ℃ | - | -4.4 | - | % / ° C |
| TEC proud | itec | -20 ℃<TC<70 ℃ | -1.0 | - | 1.5 | A |
| TEC napětí | Vtec | -20 ℃<TC<70 ℃ | -2.0 | - | 3.0 | V |
| RF impedance | zin | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Sledujte proud PD | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitor PD Tmavý proud (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Typické a absolutní maximální hodnocení | |||||
|---|---|---|---|---|---|
| Parametr | Sym. | Stav | Min. | Max. | Jednotka |
| Laserový dopředný stejnosměrný proud | If | - | - | 750 | mA |
| Reverzní napětí laseru | V | - | - | 2 | V |
| Fotodioda Reverzní napětí | VR | - | - | 10 | V |
| Provozní teplota | Na | - | -20 | +70 | ° C |
| Skladovací teplota | Ts | - | -40 | +85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Poznámky: Všechny laserové čipy pocházejí z waferů, které byly certifikovány pomocí reprezentativní série zařízení, která musí dosahovat přijatelné výtěžnosti pro vypálení.

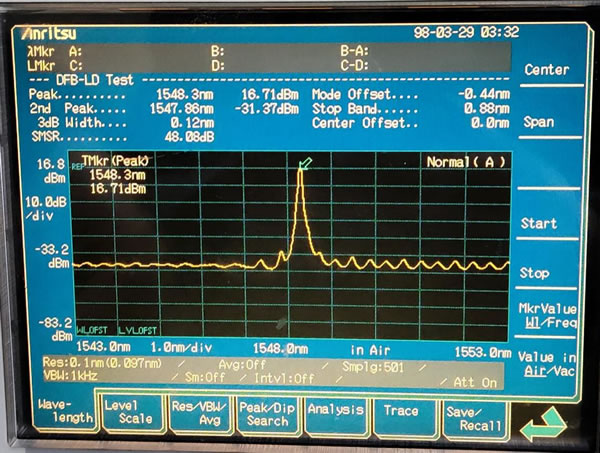

● Typická data

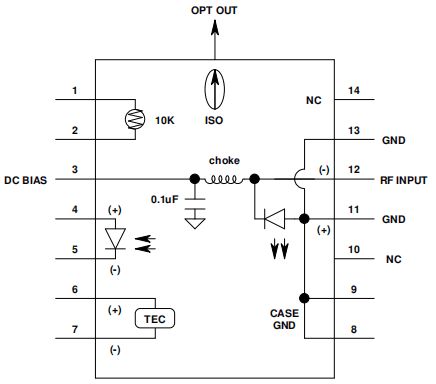

● Elektrické schéma
| Vést# | funkce | Vést# | funkce |
| 1 | Termistor | 8 | GND |
| 2 | Termistor | 9 | GND |
| 3 | LD-(Bias) | 10 | NC |
| 4 | PD anoda | 11 | GND(LD+) |
| 5 | PD katoda | 12 | RF IN |
| 6 | Chladič+ | 13 | GND(LD+) |
| 7 | Chladič- | 14 | NC |

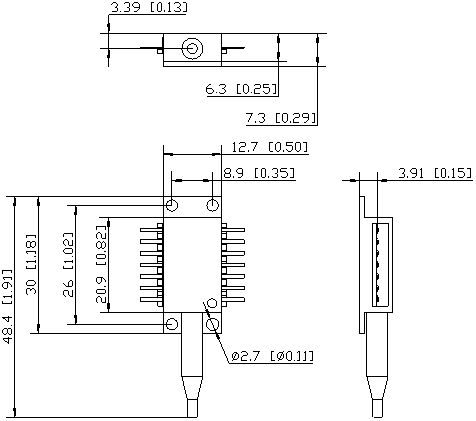

● Rozměr a kolíky ( Jednotka: mm[inch] )
RF konektor: SMA
● Informace pro objednání
List 1:
| Kód | Popis |
| 55 | DWDM High Power 14PIN motýlkový balíček |
List 2:
| Kód | Optická síla |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
List 3:
| Kanál | Frekvence (THz) | Středová vlnová délka (nm) | Kanál | Frekvence (THz) | Středová vlnová délka (nm) | |
| C01 | Jakákoli požadovaná vlastní vlnová délka | C37 | 193.7 | 1547.72 | ||
| C02 | Non-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Non-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Non-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
List 4:
| Kód | Popis |
| PM | Vláknový konektor PM-FC/APC, 0.9 mm, délka 1 m |
● Bezpečnostní opatření
Poloměr ohybu vlákna není menší než 20 mm, aby se zabránilo poškození vlákna.
Před připojením k optickému obvodu se ujistěte, že je ploška spojky vlákna čistá.
Při skladování, přepravě a používání je vyžadována vhodná ESD ochrana.
Aplikace
CATV
DWDM
Optika volného prostoru
Super trunking a distribuce,
Přenos signálu v optických sítích
