LK-MAMPD-4 Vícekanálový vysokorychlostní zesílený mikrovlnný fotodetektor
- Vysoká rychlost, široká šířka pásma
- Incorporated Bias-T
- O/E Hybrid Integrated
- Vysoký zisk, nízký šum, širokopásmové připojení
- Hermeticky uzavřený konektor SMA
- Nízký temný proud, vysoký odstup signálu od šumu.
- Small Form Factor.
popis produktu
LK-MAMPD-4 je nejmodernější optoelektronický hybridní systém, integrující širokopásmovou fotodiodu Indium Gallium Arsenide (InGaAs) s nízkošumovým zesilovačem. Tato fotodioda se vyznačuje rozsahem vlnové délky spektrální odezvy od 1000 do 1650 nanometrů. Nízkošumový zesilovač v systému nabízí vysokofrekvenční (RF) zisk 15 decibelů, což zajišťuje integritu a zesílení signálu.
LK-MAMPD-4 je schopen poskytovat šířky pásma 12 gigahertzů a 18 gigahertzů, které splňují různé požadavky na vysokorychlostní komunikaci a detekci. Modul je navržen pro provoz s napájecím napětím +5 V, které je standardní v mnoha elektronických systémech. Je kompatibilní se standardními jednovidovými optickými vlákny 9/125 mikrometrů, což zajišťuje bezproblémovou integraci se stávajícími optickými sítěmi. RF výstupní port je vybaven konektorem kompatibilním s SMP, který je impedančně přizpůsoben na 50 ohmů pro optimální přenos signálu a minimální ztráty signálu.
LK-MAMPD-4 je konstruován s hermetickým těsnícím procesem, který poskytuje robustní ochranu proti vlivům prostředí, zvyšuje jeho odolnost a spolehlivost. Má kompaktní tvar, váží méně než 62 gramů, což je výhodné pro aplikace, kde se bere v úvahu hmotnost. Modul je certifikován jako vyhovující směrnici o omezení nebezpečných látek (RoHS) 2.0, což potvrzuje jeho dodržování přísných ekologických a bezpečnostních norem.
Technické specifikace
| Typické a absolutní maximální hodnocení | ||||
|---|---|---|---|---|
| Parametr | Sym. | Typ | Hodnocení | Jednotka |
| Rozsah teplot skladování | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Rozsah teplot provozního pouzdra | TC | 25 | -40 ～ +85 | ℃ |
| Předpětí | VR | +5 | +5 ～ +9 | V |
| Optický vstupní výkon | Pin | 0 | +10 | dBm |
| Burn-out optický výkon | PB | - | +13 | dBm |
| Teplota pájení olova | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektrické / optické vlastnosti (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | Sym | Zkušební podmínka | Hodnoty parametrů | Jednotka | ||
| Rozsah vlnových délek | λ | - | 1000 až 1650 | nm | ||
| Frekvenční rozsah | - | - | X - pásmo | Ku - Band | - | |
| Malá šířka pásma signálu | f-3dB | TC = 22 ± 3 °C | 0.3 až 12 | 2 až 18 | GHz | |
| Citlivost | Re | VR = +5V, Pin = 10 mW | X = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| X = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Plochost amplitudy | A | TC = -45～+85 ℃ | ≤ ± 2 | dB | ||
| Saturační optický výkon | Ps | VR = + 5 V, A = 1550 nm AC modulovaný |
10 | dBm | ||
| Zisk RF signálu (typický) | G | - | 15 ± 1 | dB | ||
| Saturační RF výstupní výkon | Pout | - | +3 | dBm | ||
| Výstup VSWR | PSV | - | ≤ 2 | - | ||
| výstupní impedance | RL | - | 50 | Ω | ||
● Typické křivky odezvy

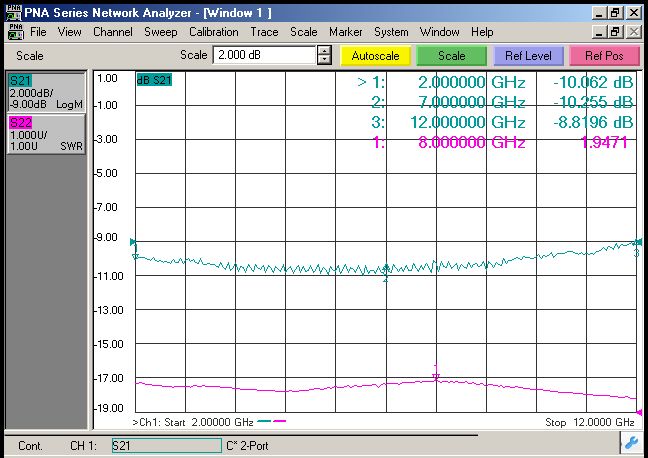

（ Obr. 1 X - Frekvenční odezva pásového fotodetektoru）
（Obr. 2 Ku - Pásmová frekvenční odezva fotodetektoru）
● Rozměr a kolíky ( Jednotka: mm[inch] )
RF konektor: SMP
● Informace pro objednání
List 1:
| Kód | Analogová šířka pásma |
| X | 0.2 až 12 GHz |
| Ku | 2 až 18 GHz |
List 2:
| Kód | Typ konektoru | Poznámka |
| N | Bez konektoru | Single-mode 9 / 125 μm vláknový pigtail |
| A | FC / APC | |
| P | FC / PC |
● Bezpečnostní opatření
Poloměr ohybu vlákna není menší než 20 mm, aby se zabránilo poškození vlákna.
Před připojením k optickému obvodu se ujistěte, že je ploška spojky vlákna čistá.
Při skladování, přepravě a používání je vyžadována vhodná ESD ochrana.
Všechny naše standardní fotodetektory lze přizpůsobit do modulů！
Aplikace
Zpracování radarových informací
Elektronické válčení
Měření antény
Komunikace z optických vláken
Bezpečnost a dohled
