LK-AMPD-S Vysokorychlostní zesílený mikrovlnný fotodetektor InGaAs
- Vysoká rychlost, široká šířka pásma
- Incorporated Bias-T
- O/E Hybrid Integrated
- Vysoký zisk, nízký šum, širokopásmové připojení
- Hermeticky uzavřený konektor SMA
- Nízký temný proud, vysoký odstup signálu od šumu.
- Small Form Factor.
popis produktu
LK-AMPD-S je hybrid InGaAs fotodiody a nízkošumového zesilovače, navržený pro širokou optickou odezvu od 1000 do 1650nm a nabízí 15 dB RF zisk. Poskytuje vysokorychlostní výkon s šířkou pásma 12 GHz a 18 GHz a je napájen zdrojem +5V.
Tento modul je kompatibilní se standardním jednovidovým vláknem 9/125μm a má konektor SMA s impedancí 50 ohmů.
LK-AMPD-S je hermeticky uzavřený pro ochranu životního prostředí a má lehkou konstrukci s hmotností nižší než 23 gramů. Je v souladu se směrnicí o omezení nebezpečných látek (RoHS) 2.0, což zajišťuje udržitelnost životního prostředí a dodržování přísných bezpečnostních norem.
Technické specifikace
| Typické a absolutní maximální hodnocení | ||||
|---|---|---|---|---|
| Parametr | Sym. | Typ | Hodnocení | Jednotka |
| Rozsah teplot skladování | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Rozsah teplot provozního pouzdra | TC | 25 | -40 ～ +85 | ℃ |
| Předpětí | VR | +5 | +5 ～ +9 | V |
| Optický vstupní výkon | Pin | 0 | +10 | dBm |
| Burn-out optický výkon | PB | - | +13 | dBm |
| Teplota pájení olova | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektrické / optické vlastnosti (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | Sym | Zkušební podmínka | Hodnoty parametrů | Jednotka | ||
| Rozsah vlnových délek | λ | - | 1000 až 1650 | nm | ||
| Frekvenční rozsah | - | - | X - pásmo | Ku - Band | - | |
| Malá šířka pásma signálu | f-3dB | TC = 22 ± 3 °C | 0. 3 - 12 | 0. 8 - 19.5 | GHz | |
| Citlivost | Re | VR = +5V, Pin = 10 mW | X = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| X = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Plochost amplitudy | A | TC = -45～+85 ℃ | ≤ ± 2 | dB | ||
| Saturační optický výkon | Ps | VR = + 5 V, A = 1550 nm AC modulovaný |
10 | dBm | ||
| Zisk RF signálu (typický) | G | - | 15 ± 1 | dB | ||
| Saturační RF výstupní výkon | Pout | - | +3 | dBm | ||
| Výstup VSWR | PSV | - | ≤ 2 | - | ||
| výstupní impedance | RL | - | 50 | Ω | ||
● Typické křivky odezvy
(Obr. 1 X - pásmová frekvenční odezva fotodetektoru）

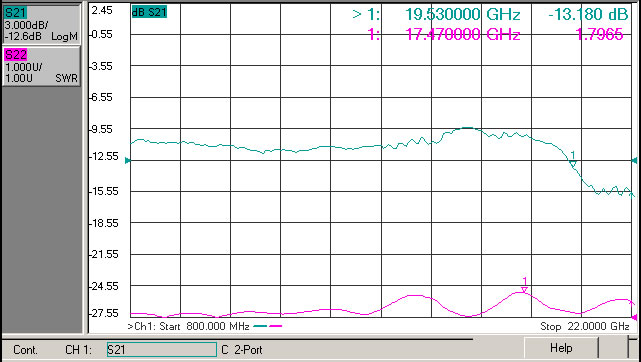

(Obr. 2 Ku - pásmová frekvenční odezva fotodetektoru）
●Rozměr a kolíky (jednotka:mm[palec])
RF konektor: SMA
●Informace pro objednání
List 1:
| Kód | Zisk RF signálu | Poznámka |
| S | 15 dB | Typická a střední frekvence |
List 2:
| Kód | Analogová šířka pásma |
| X | 0 až 3 GHz |
| Ku | 0 ～ 8 GHz |
List 3:
| Kód | Typ konektoru | Poznámka |
| N | Bez konektoru | Single-mode 9 / 125 μm vláknový pigtail |
| A | FC / APC | |
| P | FC / PC |
● Bezpečnostní opatření
Poloměr ohybu vlákna není menší než 20 mm, aby se zabránilo poškození vlákna.
Před připojením k optickému obvodu se ujistěte, že je ploška spojky vlákna čistá.
Při skladování, přepravě a používání je vyžadována vhodná ESD ochrana.
Všechny naše standardní fotodetektory lze přizpůsobit do modulů！
Aplikace
Zpracování radarových informací
Elektronické válčení
Měření antény
Komunikace z optických vláken
Bezpečnost a dohled
