Přímo modulovaný vysílač UWB řady LK-NYCMT
- Ultra širokopásmové (lepší než 18 GHz)
- CWDM
- Vysoký dynamický rozsah
- Vysoký výstupní výkon
- Nízké RIN
- Teplota provozního pouzdra:（-40℃～70℃）
popis produktu
Vysílač LK-NYCMT je primárně konstruován z vysokorychlostního přímo modulovaného laseru s distribuovanou zpětnou vazbou (DFB), automatického obvodu pro řízení optického výkonu, obvodu pro automatickou kontrolu teploty, obvodu pro převod stabilizace napětí, monitorovacího a indikačního obvodu. Tento vysílač nabízí výběr vlnových délek (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) a může se pochlubit modulační šířkou pásma přesahující 18 GHz s výstupním výkonem schopným dosáhnout 10 mW.
Vysílač LK-NYCMT pracuje na jediném kladném napájecím zdroji a je navržen tak, aby spolehlivě fungoval v rozsahu napětí od +7V do +36V. Může se pochlubit několika výhodnými vlastnostmi, včetně šumu s nízkou relativní intenzitou (RIN), vynikající stability výstupní vlnové délky a vysokého výstupního výkonu, které společně přispívají k jeho vynikajícímu výkonu v optických komunikačních systémech.
Vysílač LK-NYCMT je navíc vybaven indikační funkcí, která poskytuje jasnou zpětnou vazbu o stavu napájecího zdroje a výstupu optického výkonu a zajišťuje, že provozní parametry systému jsou v požadovaném rozsahu, tato funkce je klíčová pro zachování integrity systému a usnadnění rychlého řešení problémů.
Technické specifikace
Absolutní maximální hodnocení
| Parametr | Symbol | Min. | Typ | Max. | Jednotka |
| Skladovací teplota | TSTG | -55 | +25 | +85 | ℃ |
| Provozní teplota | TC | -40 | +25 | +70 | ℃ |
| RF vstupní výkon1 | Pin | - | +10 | +20 | dBm |
| Napětí | Vin | +7 | +12 | +36 | V |
(1) Pracovní režim spojité vlny (CW).
Optická a elektrická specifikace (TC = 22±3℃)
| Parametr | Symbol | Stav | Min. | Typ | Max. | Jednotka |
| Vlnová délka | λ | - | 1370 | CWDM | 1390 | nm |
| Frekvence (3dB) | f3dB | X pásmo | 0.1 | - | 12 | GHz |
| Ku kapela | 1 | - | 18 | |||
| Světelný výstupní výkon | P | - | 5 | 10 | - | mW |
| Hluk relativní intenzity | rýnský | - | - | - | -155 | dBc / Hz |
| Ztráta návratu (VSWR) | PSV | X pásmo | - | - | 2 | - |
| Ku kapela | - | - | 2.2 | |||
| Vstup 1 dB komprese | - | - | +13 | +15 | - | dBm |
Napájení (TC = 22±3℃)
| Parametr | Min. | Typ | Max. | Jednotka |
| Napětí | +7 | +12 | +36 | V |
| (2) | 0.07 | 0.1 | 1 | A |
(2) Podmínky testu: Vin=+12V.
● Typická křivka odezvy
Obrázek 1 Typická křivka odezvy vysílače LK-NYCMT-X

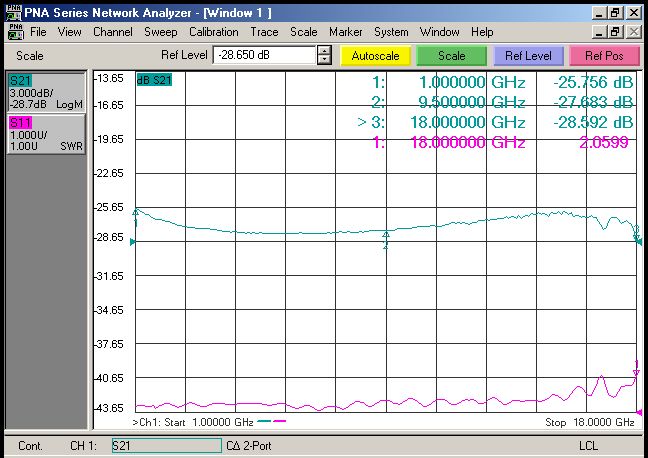

Obrázek 2 Typická křivka odezvy vysílače LK-NYCMT-Ku
● Typický spektrogram

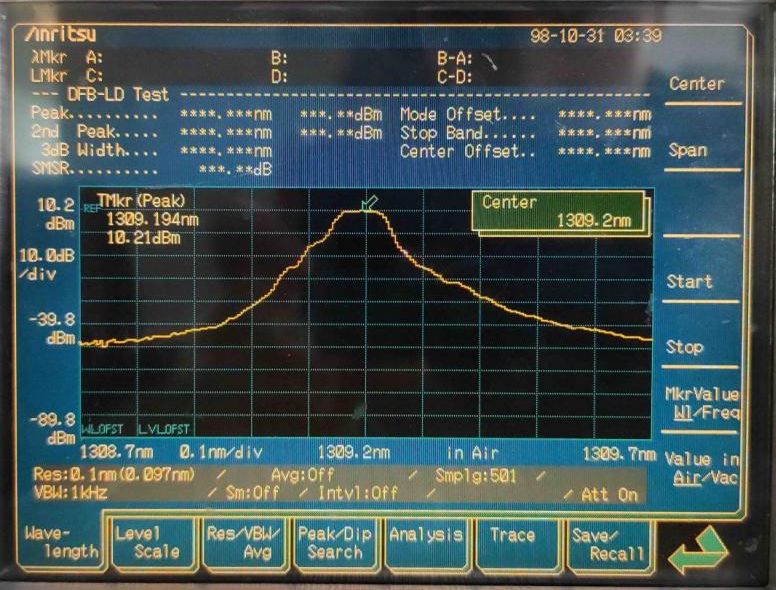

Obrázek 3 Typický spektrogram vysílače LK-NYCMT
● Jednotka rozměru：mm[palce]
Obrázek 4 Rozměr vysílače LK-NYCMT
RF konektor: SMA
Napájecí konektor: J30J-9-ZKP
● Kolík zdroje napájení
| Parametr | Popis | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Napětí | Vin | NC | GND | NC | |||||
● Objednejte Informace
List 1:
| Symbol | Popis |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN motýlkový balíček |
Sheet 2
| Symbol | Popis |
| X | 0.1 až 12 GHz |
| Ku | 1 až 18 GHz |
List 3:
| Symbol | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Vlnová délka (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
List 4:
| Symbol | Typ konektoru | Popis |
| N | Na míru | Na míru |
| A | FC / APC | Standardní 9/125μm SM vlákno |
| P | FC / PC | Standardní 9/125μm SM vlákno |
Aplikace
Anténa ＆ Radar
Elektronický systém protiopatření
Přenos analogovými RF spoji
Širokopásmová bezdrátová komunikace
Základní stanice mobilní komunikace
